LED显示屏用电标准
led显示屏为什么要配电箱使用?
LED显示屏属于大型显示设备，拥有广阔的使用范围，在使用的时候都是需要配备上配电箱,因为我们在开启LED屏的时候在一瞬间所产生的电流很大，而配备上了配电箱之后就可以起到分流的作用，延时上电，通过这种的方式就能够很好的避免了因为瞬间过电流而导致电源以及设备被影响到。所以在安装led显示屏的时候就要注意一定要配备好配电箱，如果说不配备的话，就会使得设备因为受到瞬间过电流的影响而导致烧毁，情况严重的话甚至会发生火灾险情，因此需要引起我们的注意。

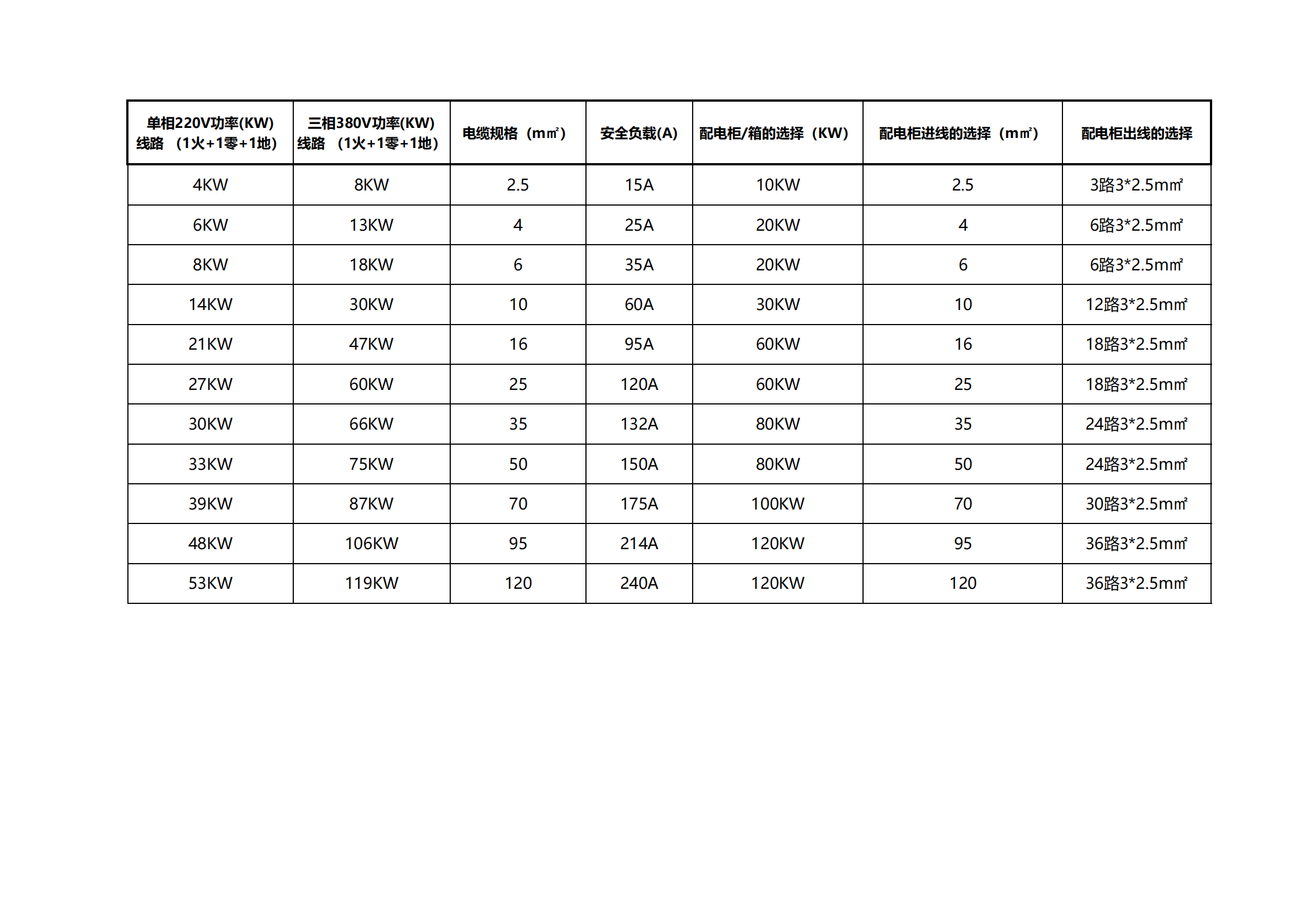

以下是配电箱选择对照表
经济款10千瓦 | |||
技术参数表 | LED显示屏 配套配电箱参数 | ||
型号 | FY-JJ15 | 1.具备手动控制设备供电的开启和关闭； | |
2.单组回路输出，标配为手动控制，可添加定时开关控制 | |||
最大负载功率 | 15KW | 3.具备上电保护功能。 | |
4.具有电源状态指示、运行状态指示 | |||
最大负载电源数量 | 60台（5V40A） | 5.内部线材采用正泰4平方国标纯铜导线 | |
产品设计符合CCC认证标准，符合IEC 60439-2、IEC60439-1、GB7251.1、GB 7251.3、GB7251.8标准。 | |||
显示屏输出分路 | 2P*3路可换为1P*6路 | ||
柜体尺寸 | 高350*宽350*厚160 | 使用环境 | 环境温度：-20℃-60℃ 环境湿度：＜90% |
海拔高度＜1000m，无剧烈震动，垂直斜度不大于5度 | |||
重量 | 8公斤 | 无明显导电灰尘及对金属、绝缘物有害的腐蚀性、引燃、易爆的危险物品 | |
建议外接电缆 | 4平方 | 控制方式 | 手动控制/定时开关 |
安装形式 | 挂墙安装/落地安装 | 电压标准：额定工作电压Ue=380V/220V、额定绝缘电压Ui=500V 频率：50HZ | |
经济款20千瓦 | |||
技术参数表 | LED显示屏 配套配电箱参数 | ||
型号 | FY-JJ20 | 1.具备手动控制设备供电的开启和关闭； | |
2.单组回路输出，标配为手动控制，可添加定时开关控制 | |||
最大负载功率 | 20KW | 3.具备上电保护功能。 | |
4.具有电源状态指示、运行状态指示 | |||
最大负载电源数量 | 90台（5V40A） | 5.内部线材采用正泰6平方国标纯铜导线 | |
产品设计符合CCC认证标准，符合IEC 60439-2、IEC60439-1、GB7251.1、GB 7251.3、GB7251.8标准。 | |||
显示屏输出分路 | 2P*3路可换为1P*6路 | ||
柜体尺寸 | 高350*宽350*厚160 | 使用环境 | 环境温度：-20℃-60℃ 环境湿度：＜90% |
海拔高度＜1000m，无剧烈震动，垂直斜度不大于5度 | |||
重量 | 8公斤 | 无明显导电灰尘及对金属、绝缘物有害的腐蚀性、引燃、易爆的危险物品 | |
建议外接电缆 | 6平方 | 控制方式 | 手动(可在选配添加自动） |
安装形式 | 挂墙安装/落地安装 | 电压标准：额定工作电压Ue=380V/220V、额定绝缘电压Ui=500V 频率：50HZ | |
经济款30千瓦 | |||
技术参数表 | LED显示屏 配套配电箱参数 | ||
型号 | FY-JJ30 | 1.具备手动控制设备供电的开启和关闭； | |
2.单组回路输出，标配为手动控制，可添加定时开关控制 | |||
最大负载功率 | 30KW | 3.具备上电保护功能。 | |
4.具有电源状态指示、运行状态指示 | |||
最大负载电源数量 | 120台（5V40A） | 5.内部线材采用正泰6平方国标纯铜导线 | |
产品设计符合CCC认证标准，符合IEC 60439-2、IEC60439-1、GB7251.1、GB 7251.3、GB7251.8标准。 | |||
显示屏输出分路 | 2P*6路可换为1P*12路 | ||
柜体尺寸 | 高550*宽350*厚180 | 使用环境 | 环境温度：-20℃-60℃ 环境湿度：＜90% |
海拔高度＜1000m，无剧烈震动，垂直斜度不大于5度 | |||
重量 | 12公斤 | 无明显导电灰尘及对金属、绝缘物有害的腐蚀性、引燃、易爆的危险物品 | |
建议外接电缆 | 10平方 | 控制方式 | 手动(可在选配添加自动） |
安装形式 | 挂墙安装/落地安装 | 电压标准：额定工作电压Ue=380V/220V、额定绝缘电压Ui=500V 频率：50HZ | |
经济款40千瓦 | |||
技术参数表 | LED显示屏 配套配电箱参数 | ||
型号 | FY-JJ40 | 1.具备手动控制设备供电的开启和关闭； | |
2.单组回路输出，标配为手动控制，可添加定时开关控制 | |||
最大负载功率 | 40KW | 3.具备上电保护功能。 | |
4.具有电源状态指示、运行状态指示 | |||
最大负载电源数量 | 180台（5V40A） | 5.内部线材采用正泰6平方国标纯铜导线 | |
产品设计符合CCC认证标准，符合IEC 60439-2、IEC60439-1、GB7251.1、GB 7251.3、GB7251.8标准。 | |||
显示屏输出分路 | 2P*6路可换为1P*12路 | ||
柜体尺寸 | 高550*宽350*厚180 | 使用环境 | 环境温度：-20℃-60℃ 环境湿度：＜90% |
海拔高度＜1000m，无剧烈震动，垂直斜度不大于5度 | |||
重量 | 12公斤 | 无明显导电灰尘及对金属、绝缘物有害的腐蚀性、引燃、易爆的危险物品 | |
建议外接电缆 | 10-16平方 | 控制方式 | 手动(可在选配添加自动） |
安装形式 | 挂墙安装/落地安装 | 电压标准：额定工作电压Ue=380V/220V、额定绝缘电压Ui=500V 频率：50HZ | |
标准款10千瓦 | |||
技术参数表 | LED显示屏 配套配电箱参数 | ||
型号 | FY-BZ10 | 1.具备手动控制设备供电的开启和关闭； | |
2.单组回路输出，标配为手动控制，可添加定时开关控制 | |||
最大负载功率 | 15KW | 3.具备上电保护功能。 | |
4.具有电源状态指示、运行状态指示 | |||
最大负载电源数量 | 60台（5V40A） | 5.内部线材采用正泰4平方国标纯铜导线 | |
产品设计符合CCC认证标准，符合IEC 60439-2、IEC60439-1、GB7251.1、GB 7251.3、GB7251.8标准。 | |||
显示屏输出分路 | 2P*3路可换为1P*6路 | ||
风机/空调输出分路 | 1路 | 使用环境 | 环境温度：-20℃-60℃ 环境湿度：＜90% |
海拔高度＜1000m，无剧烈震动，垂直斜度不大于5度 | |||
柜体尺寸 | 高620*宽410*厚230 | 无明显导电灰尘及对金属、绝缘物有害的腐蚀性、引燃、易爆的危险物品 | |
重量 | 15公斤 | 安装形式 | 挂墙安装/落地安装 |
建议外接电缆 | 4平方 | 控制方式 | 手动(可在选配添加自动） |
电压标准：额定工作电压Ue=380V/220V、额定绝缘电压Ui=500V 频率：50HZ | |||
标准款20千瓦 | |||
技术参数表 | LED显示屏 配套配电箱参数 | ||
型号 | FY-BZ20 | 1.具备手动控制设备供电的开启和关闭； | |
2.单组回路输出，标配为手动控制，可添加定时开关控制 | |||
最大负载功率 | 20KW | 3.具备上电保护功能。 | |
4.具有电源状态指示、运行状态指示 | |||
最大负载电源数量 | 90台（5V40A） | 5.内部线材采用正泰6平方国标纯铜导线 | |
产品设计符合CCC认证标准，符合IEC 60439-2、IEC60439-1、GB7251.1、GB 7251.3、GB7251.8标准。 | |||
显示屏输出分路 | 2P*3路可换为1P*6路 | ||
风机/空调输出分路 | 1路 | 使用环境 | 环境温度：-20℃-60℃ 环境湿度：＜90% |
海拔高度＜1000m，无剧烈震动，垂直斜度不大于5度 | |||
柜体尺寸 | 高620*宽410*厚230 | 无明显导电灰尘及对金属、绝缘物有害的腐蚀性、引燃、易爆的危险物品 | |
重量 | 15公斤 | 安装形式 | 挂墙安装/落地安装 |
建议外接电缆 | 6平方 | 控制方式 | 手动(可在选配添加自动） |
电压标准：额定工作电压Ue=380V/220V、额定绝缘电压Ui=500V 频率：50HZ | |||
标准款30千瓦 | |||
技术参数表 | LED显示屏 配套配电箱参数 | ||
型号 | FY-BZ30 | 1.具备手动控制设备供电的开启和关闭； | |
2.单组回路输出，标配为手动控制，可添加定时开关控制 | |||
最大负载功率 | 30KW | 3.具备上电保护功能。 | |
4.具有电源状态指示、运行状态指示 | |||
最大负载电源数量 | 120台（5V40A） | 5.内部线材采用正泰6平方国标纯铜导线 | |
产品设计符合CCC认证标准，符合IEC 60439-2、IEC60439-1、GB7251.1、GB 7251.3、GB7251.8标准。 | |||
显示屏输出分路 | 2P*6路可换为1P*12路 | ||
风机/空调输出分路 | 1路 | 使用环境 | 环境温度：-20℃-60℃ 环境湿度：＜90% |
海拔高度＜1000m，无剧烈震动，垂直斜度不大于5度 | |||
柜体尺寸 | 高700*宽460*厚230 | 无明显导电灰尘及对金属、绝缘物有害的腐蚀性、引燃、易爆的危险物品 | |
重量 | 20公斤 | 安装形式 | 挂墙安装/落地安装 |
建议外接电缆 | 10平方 | 控制方式 | 手动(可在选配添加自动） |
电压标准：额定工作电压Ue=380V/220V、额定绝缘电压Ui=500V 频率：50HZ | |||
常规款40千瓦 | |||
技术参数表 | LED显示屏 配套配电箱参数 | ||
型号 | FY-CG40 | 1.具备手动控制设备供电的开启和关闭； | |
2.单组回路输出，标配为手动控制，可添加定时开关控制 | |||
最大负载功率 | 40KW | 3.具备上电保护功能。 | |
4.具有电源状态指示、运行状态指示 | |||
最大负载电源数量 | 180台（5V40A） | 5.内部线材采用正泰6平方国标纯铜导线 | |
产品设计符合CCC认证标准，符合IEC 60439-2、IEC60439-1、GB7251.1、GB 7251.3、GB7251.8标准。 | |||
显示屏输出分路 | 2P*6路可换为1P*12路 | ||
风机/空调输出分路 | 1路 | 使用环境 | 环境温度：-20℃-60℃ 环境湿度：＜90% |
海拔高度＜1000m，无剧烈震动，垂直斜度不大于5度 | |||
柜体尺寸 | 高700*宽460*厚230 | 无明显导电灰尘及对金属、绝缘物有害的腐蚀性、引燃、易爆的危险物品 | |
重量 | 20公斤 | 安装形式 | 挂墙安装/落地安装 |
建议外接电缆 | 10平方 | 控制方式 | 手动(可在选配添加自动） |
电压标准：额定工作电压Ue=380V/220V、额定绝缘电压Ui=500V 频率：50HZ | |||
标准款40千瓦规格书 | |||
技术参数表 | LED显示屏 配套配电箱参数 | ||
型号 | FY-BZ40 | 1.具备手动控制设备供电的开启和关闭； | |
2.多组回路输出，每组可独立控制；标配为手动控制，可添加多种控制方式； | |||
最大负载功率 | 40KW | 3.具备上电保护功能，具有防雷、过流、短路等保护； | |
4.标配检修多功能插座及检修照明开关 | |||
显示屏输出分路 | 2P*6可换为1P*12 | 5.具有电源状态指示、运行状态指示及风机空调独立控制开关及指示； | |
6.内部线材均采用正泰4平方国标纯铜导线 | |||
风机/空调输出分路 | 独立输出3路 | 产品设计符合CCC认证标准，符合IEC 60439-2、IEC60439-1、GB7251.1、GB 7251.3、GB7251.8标准。 | |
照明输出及检修插座 | 1路 | ||
柜体尺寸 | 高740*宽510*厚230 | ||
延时启动 | 2段 | ||
建议外接电缆 | 10平方 | ||
浪涌保护 | 有 | ||
安装形式 | 挂墙安装/落地安装 | ||
控制方式 | 手动控制（可在选配添加） | ||
电压标准：额定工作电压Ue=380V/220V、额定绝缘电压Ui=500V 频率：50HZ | |||
使用环境 | 环境温度：-20℃-60℃ 环境湿度：＜90% | ||
海拔高度＜1000m，无剧烈震动，垂直斜度不大于5度 | |||
无明显导电灰尘及对金属、绝缘物有害的腐蚀性、引燃、易爆的危险物品 | |||
常规款60千瓦规格书 | |||
技术参数表 | LED显示屏 配套配电箱参数 | ||
型号 | FY-CG60 | 1.具备手动控制设备供电的开启和关闭； | |
2.多组回路输出，每组可独立控制；标配为手动控制，可添加多种控制方式； | |||
最大负载功率 | 60KW | 3.具备上电保护功能，具有防雷、过流、短路等保护； | |
4.标配检修多功能插座及检修照明开关 | |||
显示屏输出分路 | 2P*9可换为1P*18 | 5.具有电源状态指示、运行状态指示及风机空调独立控制开关及指示； | |
6.内部线材均采用正泰4平方国标纯铜导线 | |||
风机/空调输出分路 | 无 | 产品设计符合CCC认证标准，符合IEC 60439-2、IEC60439-1、GB7251.1、GB 7251.3、GB7251.8标准。 | |
照明输出及检修插座 | 1路 | ||
电压标准：额定工作电压Ue=380V/220V、额定绝缘电压Ui=500V 频率：50HZ | |||
延时启动 | 1段 | ||
使用环境 | 环境温度：-20℃-60℃ 环境湿度：＜90% | ||
浪涌保护 | 有 | ||
柜体尺寸 | 高720*宽510*厚230 | ||
海拔高度＜1000m，无剧烈震动，垂直斜度不大于5度 | |||
建议外接电缆 | 25平方 | ||
安装形式 | 挂墙安装/落地安装 | 无明显导电灰尘及对金属、绝缘物有害的腐蚀性、引燃、易爆的危险物品 | |
控制方式 | 手动控制（可在选配添加） | ||
标准款60千瓦规格书 | |||
技术参数表 | LED显示屏 配套配电箱参数 | ||
型号 | FY-BZ60 | 1.具备手动控制设备供电的开启和关闭； | |
2.多组回路输出，每组可独立控制；标配为手动控制，可添加多种控制方式； | |||
最大负载功率 | 60KW | 3.具备上电保护功能，具有防雷、过流、短路等保护； | |
4.标配检修多功能插座及检修照明开关 | |||
显示屏输出分路 | 2P*9可换为1P*18 | 5.具有电源状态指示、运行状态指示及风机空调独立控制开关及指示； | |
6.内部线材均采用正泰4平方国标纯铜导线 | |||
风机/空调输出分路 | 独立输出3路 | 产品设计符合CCC认证标准，符合IEC 60439-2、IEC60439-1、GB7251.1、GB 7251.3、GB7251.8标准。 | |
照明输出及检修插座 | 1路 | ||
电压标准：额定工作电压Ue=380V/220V、额定绝缘电压Ui=500V 频率：50HZ | |||
延时启动 | 3段 | ||
使用环境 | 环境温度：-20℃-60℃ 环境湿度：＜90% | ||
浪涌保护 | 有 | ||
柜体尺寸 | 高930*宽610*厚230 | ||
海拔高度＜1000m，无剧烈震动，垂直斜度不大于5度 | |||
建议外接电缆 | 25平方 | ||
安装形式 | 挂墙安装/落地安装 | 无明显导电灰尘及对金属、绝缘物有害的腐蚀性、引燃、易爆的危险物品 | |
控制方式 | 手动控制（可在选配添加） | ||
常规款80千瓦规格书 | |||
技术参数表 | LED显示屏 配套配电箱参数 | ||
型号 | FY-CG80 | 1.具备手动控制设备供电的开启和关闭； | |
2.多组回路输出，每组可独立控制；标配为手动控制，可添加多种控制方式； | |||
最大负载功率 | 80KW | 3.具备上电保护功能，具有防雷、过流、短路等保护； | |
4.标配检修多功能插座及检修照明开关 | |||
显示屏输出分路 | 2P*12 | 5.具有电源状态指示、运行状态指示及风机空调独立控制开关及指示； | |
6.内部线材均采用正泰4平方国标纯铜导线 | |||
风机/空调输出分路 | 无 | 产品设计符合CCC认证标准，符合IEC 60439-2、IEC60439-1、GB7251.1、GB 7251.3、GB7251.8标准。 | |
照明输出及检修插座 | 1路 | ||
电压标准：额定工作电压Ue=380V/220V、额定绝缘电压Ui=500V 频率：50HZ | |||
延时启动 | 4段 | ||
使用环境 | 环境温度：-20℃-60℃ 环境湿度：＜90% | ||
浪涌保护 | 有 | ||
柜体尺寸 | 高930*宽610*厚230 | 海拔高度＜1000m，无剧烈震动，垂直斜度不大于5度 | |
建议外接电缆 | 35平方 | ||
无明显导电灰尘及对金属、绝缘物有害的腐蚀性、引燃、易爆的危险物品 | |||
安装形式 | 挂墙安装/落地安装 | ||
控制方式 | 手动控制（可在选配添加） | ||
标准款80千瓦规格书 | |||
技术参数表 | LED显示屏 配套配电箱参数 | ||
型号 | FY-BZ80 | 1.具备手动控制设备供电的开启和关闭； | |
2.多组回路输出，每组可独立控制；标配为手动控制，可添加多种控制方式； | |||
最大负载功率 | 80KW | 3.具备上电保护功能，具有防雷、过流、短路等保护； | |
4.标配检修多功能插座及检修照明开关 | |||
显示屏输出分路 | 2P*12可换为1P*24 | 5.具有电源状态指示、运行状态指示及风机空调独立控制开关及指示； | |
6.内部线材均采用正泰4平方国标纯铜导线 | |||
风机/空调输出分路 | 独立输出3路 | 产品设计符合CCC认证标准，符合IEC 60439-2、IEC60439-1、GB7251.1、GB 7251.3、GB7251.8标准。 | |
照明输出及检修插座 | 1路 | ||
电压标准：额定工作电压Ue=380V/220V、额定绝缘电压Ui=500V 频率：50HZ | |||
延时启动 | 4段 | ||
使用环境 | 环境温度：-20℃-60℃ 环境湿度：＜90% | ||
浪涌保护 | 有 | ||
柜体尺寸 | 高930*宽740*厚230 | 海拔高度＜1000m，无剧烈震动，垂直斜度不大于5度 | |
建议外接电缆 | 35平方 | ||
无明显导电灰尘及对金属、绝缘物有害的腐蚀性、引燃、易爆的危险物品 | |||
安装形式 | 挂墙安装/落地安装 | ||
控制方式 | 手动控制（可在选配添加） | ||
常规款100千瓦规格书 | |||
技术参数表 | LED显示屏 配套配电箱参数 | ||
型号 | FY-CG100 | 1.具备手动控制设备供电的开启和关闭； | |
2.多组回路输出，每组可独立控制；标配为手动控制，可添加多种控制方式； | |||
最大负载功率 | 100KW | 3.具备上电保护功能，具有防雷、过流、短路等保护； | |
4.标配检修多功能插座及检修照明开关 | |||
显示屏输出分路 | 2P*15可换为1P*30 | 5.具有电源状态指示、运行状态指示及风机空调独立控制开关及指示； | |
6.内部线材均采用正泰4平方国标纯铜导线 | |||
风机/空调输出分路 | 无 | 产品设计符合CCC认证标准，符合IEC 60439-2、IEC60439-1、GB7251.1、GB 7251.3、GB7251.8标准。 | |
照明输出及检修插座 | 1路 | ||
电压标准：额定工作电压Ue=380V/220V、额定绝缘电压Ui=500V 频率：50HZ | |||
延时启动 | 5段 | ||
使用环境 | 环境温度：-20℃-60℃ 环境湿度：＜90% | ||
浪涌保护 | 有 | ||
柜体尺寸 | 高930*宽740*厚230 | 海拔高度＜1000m，无剧烈震动，垂直斜度不大于5度 | |
建议外接电缆 | 50平方 | ||
无明显导电灰尘及对金属、绝缘物有害的腐蚀性、引燃、易爆的危险物品 | |||
安装形式 | 挂墙安装/落地安装 | ||
控制方式 | 手动控制（可在选配添加） | ||
标准款100千瓦规格书 | |||
技术参数表 | LED显示屏 配套配电箱参数 | ||
型号 | FY-BZ100 | 1.具备手动控制设备供电的开启和关闭； | |
2.多组回路输出，每组可独立控制；标配为手动控制，可添加多种控制方式； | |||
最大负载功率 | 100KW | 3.具备上电保护功能，具有防雷、过流、短路等保护； | |
4.标配检修多功能插座及检修照明开关 | |||
显示屏输出分路 | 2P*15可换为1P*30 | 5.具有电源状态指示、运行状态指示及风机空调独立控制开关及指示； | |
6.内部线材均采用正泰4平方国标纯铜导线 | |||
风机/空调输出分路 | 独立输出3路 | 产品设计符合CCC认证标准，符合IEC 60439-2、IEC60439-1、GB7251.1、GB 7251.3、GB7251.8标准。 | |
照明输出及检修插座 | 1路 | ||
电压标准：额定工作电压Ue=380V/220V、额定绝缘电压Ui=500V 频率：50HZ | |||
延时启动 | 5段 | ||
使用环境 | 环境温度：-20℃-60℃ 环境湿度：＜90% | ||
浪涌保护 | 有 | ||
柜体尺寸 | 高930*宽840*厚230 | 海拔高度＜1000m，无剧烈震动，垂直斜度不大于5度 | |
建议外接电缆 | 50平方 | ||
无明显导电灰尘及对金属、绝缘物有害的腐蚀性、引燃、易爆的危险物品 | |||
安装形式 | 挂墙安装/落地安装 | ||
控制方式 | 手动控制（可在选配添加） | ||
常规款120千瓦规格书 | |||
技术参数表 | LED显示屏 配套配电箱参数 | ||
型号 | FY-CG120 | 1.具备手动控制设备供电的开启和关闭； | |
2.多组回路输出，每组可独立控制；标配为手动控制，可添加多种控制方式； | |||
最大负载功率 | 120KW | 3.具备上电保护功能，具有防雷、过流、短路等保护； | |
4.标配检修多功能插座及检修照明开关 | |||
显示屏输出分路 | 2P*18可换为1P*36 | 5.具有电源状态指示、运行状态指示及风机空调独立控制开关及指示； | |
6.内部线材均采用正泰4平方国标纯铜导线 | |||
风机/空调输出分路 | 无 | 产品设计符合CCC认证标准，符合IEC 60439-2、IEC60439-1、GB7251.1、GB 7251.3、GB7251.8标准。 | |
照明输出及检修插座 | 1路 | ||
电压标准：额定工作电压Ue=380V/220V、额定绝缘电压Ui=500V 频率：50HZ | |||
延时启动 | 6段 | ||
使用环境 | 环境温度：-20℃-60℃ 环境湿度：＜90% | ||
浪涌保护 | 有 | ||
柜体尺寸 | 高930*宽840*厚230 | 海拔高度＜1000m，无剧烈震动，垂直斜度不大于5度 | |
建议外接电缆 | 70平方 | ||
无明显导电灰尘及对金属、绝缘物有害的腐蚀性、引燃、易爆的危险物品 | |||
安装形式 | 挂墙安装/落地安装 | ||
控制方式 | 手动控制（可在选配添加） | ||
标准款120千瓦规格书 | |||
技术参数表 | LED显示屏 配套配电箱参数 | ||
型号 | FY-BZ120 | 1.具备手动控制设备供电的开启和关闭； | |
2.多组回路输出，每组可独立控制；标配为手动控制，可添加多种控制方式； | |||
最大负载功率 | 120KW | 3.具备上电保护功能，具有防雷、过流、短路等保护； | |
4.标配检修多功能插座及检修照明开关 | |||
显示屏输出分路 | 2P*15可换为1P*30 | 5.具有电源状态指示、运行状态指示及风机空调独立控制开关及指示； | |
6.内部线材均采用正泰4平方国标纯铜导线 | |||
风机/空调输出分路 | 独立输出3路 | 产品设计符合CCC认证标准，符合IEC 60439-2、IEC60439-1、GB7251.1、GB 7251.3、GB7251.8标准。 | |
照明输出及检修插座 | 1路 | ||
电压标准：额定工作电压Ue=380V/220V、额定绝缘电压Ui=500V 频率：50HZ | |||
延时启动 | 6段 | ||
使用环境 | 环境温度：-20℃-60℃ 环境湿度：＜90% | ||
浪涌保护 | 有 | ||
柜体尺寸 | 高930*宽840*厚230 | 海拔高度＜1000m，无剧烈震动，垂直斜度不大于5度 | |
建议外接电缆 | 70平方 | ||
无明显导电灰尘及对金属、绝缘物有害的腐蚀性、引燃、易爆的危险物品 | |||
安装形式 | 挂墙安装/落地安装 | ||
控制方式 | 手动控制（可在选配添加） | ||
标准款140千瓦规格书 | |||
技术参数表 | LED显示屏 配套配电箱参数 | ||
型号 | FY-BZ140 | 1.具备手动控制设备供电的开启和关闭； | |
2.多组回路输出，每组可独立控制；标配为手动控制，可添加多种控制方式； | |||
最大负载功率 | 140KW | 3.具备上电保护功能，具有防雷、过流、短路等保护； | |
4.标配检修多功能插座及检修照明开关 | |||
显示屏输出分路 | 2P*21 | 5.具有电源状态指示、运行状态指示及风机空调独立控制开关及指示； | |
6.内部线材均采用正泰4平方国标纯铜导线 | |||
风机/空调输出分路 | 3路 | 产品设计符合CCC认证标准，符合IEC 60439-2、IEC60439-1、GB7251.1、GB 7251.3、GB7251.8标准。 | |
照明输出及检修插座 | 1路 | ||
电压标准：额定工作电压Ue=380V/220V、额定绝缘电压Ui=500V 频率：50HZ | |||
延时启动 | 7段 | ||
使用环境 | 环境温度：-20℃-60℃ 环境湿度：＜90% | ||
浪涌保护 | 有 | ||
柜体尺寸 | 高1550*宽800*厚350 | 海拔高度＜1000m，无剧烈震动，垂直斜度不大于5度 | |
建议外接电缆 | 70平方 | ||
无明显导电灰尘及对金属、绝缘物有害的腐蚀性、引燃、易爆的危险物品 | |||
安装形式 | 挂墙安装/落地安装 | ||
控制方式 | 手动控制（可在选配添加） | ||
标准款160千瓦规格书 | |||
技术参数表 | LED显示屏 配套配电箱参数 | ||
型号 | FY-BZ160 | 1.具备手动控制设备供电的开启和关闭； | |
2.多组回路输出，每组可独立控制；标配为手动控制，可添加多种控制方式； | |||
最大负载功率 | 160KW | 3.具备上电保护功能，具有防雷、过流、短路等保护； | |
4.标配检修多功能插座及检修照明开关 | |||
显示屏输出分路 | 2P*24 | 5.具有电源状态指示、运行状态指示及风机空调独立控制开关及指示； | |
6.内部线材均采用正泰4平方国标纯铜导线 | |||
风机/空调输出分路 | 3路 | 产品设计符合CCC认证标准，符合IEC 60439-2、IEC60439-1、GB7251.1、GB 7251.3、GB7251.8标准。 | |
照明输出及检修插座 | 1路 | ||
电压标准：额定工作电压Ue=380V/220V、额定绝缘电压Ui=500V 频率：50HZ | |||
延时启动 | 8段 | ||
使用环境 | 环境温度：-20℃-60℃ 环境湿度：＜90% | ||
浪涌保护 | 有 | ||
柜体尺寸 | 高1550*宽800*厚350 | 海拔高度＜1000m，无剧烈震动，垂直斜度不大于5度 | |
建议外接电缆 | 95平方 | ||
无明显导电灰尘及对金属、绝缘物有害的腐蚀性、引燃、易爆的危险物品 | |||
安装形式 | 挂墙安装/落地安装 | ||
控制方式 | 手动控制（可在选配添加） | ||
标准款180千瓦规格书 | |||
技术参数表 | LED显示屏 配套配电箱参数 | ||
型号 | FY-BZ180 | 1.具备手动控制设备供电的开启和关闭； | |
2.多组回路输出，每组可独立控制；标配为手动控制，可添加多种控制方式； | |||
最大负载功率 | 180KW | 3.具备上电保护功能，具有防雷、过流、短路等保护； | |
4.标配检修多功能插座及检修照明开关 | |||
显示屏输出分路 | 2P*27 | 5.具有电源状态指示、运行状态指示及风机空调独立控制开关及指示； | |
6.内部线材均采用正泰4平方国标纯铜导线 | |||
风机/空调输出分路 | 3路 | 产品设计符合CCC认证标准，符合IEC 60439-2、IEC60439-1、GB7251.1、GB 7251.3、GB7251.8标准。 | |
照明输出及检修插座 | 1路 | ||
电压标准：额定工作电压Ue=380V/220V、额定绝缘电压Ui=500V 频率：50HZ | |||
延时启动 | 9段 | ||
使用环境 | 环境温度：-20℃-60℃ 环境湿度：＜90% | ||
浪涌保护 | 有 | ||
柜体尺寸 | 高1550*宽800*厚350 | 海拔高度＜1000m，无剧烈震动，垂直斜度不大于5度 | |
建议外接电缆 | 95平方 | ||
无明显导电灰尘及对金属、绝缘物有害的腐蚀性、引燃、易爆的危险物品 | |||
安装形式 | 挂墙安装/落地安装 | ||
控制方式 | 手动控制（可在选配添加） | ||
标准款200千瓦规格书 | |||
技术参数表 | LED显示屏 配套配电箱参数 | ||
型号 | FY-BZ200 | 1.具备手动控制设备供电的开启和关闭； | |
2.多组回路输出，每组可独立控制；标配为手动控制，可添加多种控制方式； | |||
最大负载功率 | 200KW | 3.具备上电保护功能，具有防雷、过流、短路等保护； | |
4.标配检修多功能插座及检修照明开关 | |||
显示屏输出分路 | 2P*30 | 5.具有电源状态指示、运行状态指示及风机空调独立控制开关及指示； | |
6.内部线材均采用正泰4平方国标纯铜导线 | |||
风机/空调输出分路 | 三路 | 产品设计符合CCC认证标准，符合IEC 60439-2、IEC60439-1、GB7251.1、GB 7251.3、GB7251.8标准。 | |
照明输出及检修插座 | 1路 | ||
电压标准：额定工作电压Ue=380V/220V、额定绝缘电压Ui=500V 频率：50HZ | |||
延时启动 | 10段 | ||
使用环境 | 环境温度：-20℃-60℃ 环境湿度：＜90% | ||
浪涌保护 | 有 | ||
柜体尺寸 | 高1550*宽800*厚350 | 海拔高度＜1000m，无剧烈震动，垂直斜度不大于5度 | |
建议外接电缆 | 120平方 | ||
无明显导电灰尘及对金属、绝缘物有害的腐蚀性、引燃、易爆的危险物品 | |||
安装形式 | 挂墙安装/落地安装 | ||
控制方式 | 手动控制（可在选配添加） | ||
标准款220千瓦规格书 | |||
技术参数表 | LED显示屏 配套配电箱参数 | ||
型号 | FY-BZ220 | 1.具备手动控制设备供电的开启和关闭； | |
2.多组回路输出，每组可独立控制；标配为手动控制，可添加多种控制方式； | |||
最大负载功率 | 220KW | 3.具备上电保护功能，具有防雷、过流、短路等保护； | |
4.标配检修多功能插座及检修照明开关 | |||
显示屏输出分路 | 2P*33 | 5.具有电源状态指示、运行状态指示及风机空调独立控制开关及指示； | |
6.内部线材均采用正泰4平方国标纯铜导线 | |||
风机/空调输出分路 | 3路 | 产品设计符合CCC认证标准，符合IEC 60439-2、IEC60439-1、GB7251.1、GB 7251.3、GB7251.8标准。 | |
照明输出及检修插座 | 1路 | ||
电压标准：额定工作电压Ue=380V/220V、额定绝缘电压Ui=500V 频率：50HZ | |||
延时启动 | 11段 | ||
使用环境 | 环境温度：-20℃-60℃ 环境湿度：＜90% | ||
浪涌保护 | 有 | ||
柜体尺寸 | 高1550*宽800*厚350 | 海拔高度＜1000m，无剧烈震动，垂直斜度不大于5度 | |
建议外接电缆 | 150平方 | ||
无明显导电灰尘及对金属、绝缘物有害的腐蚀性、引燃、易爆的危险物品 | |||
安装形式 | 挂墙安装/落地安装 | ||
控制方式 | 手动控制（可在选配添加） | ||
标准款240千瓦规格书 | |||
技术参数表 | LED显示屏 配套配电箱参数 | ||
型号 | FY-BZ240 | 1.具备手动控制设备供电的开启和关闭； | |
2.多组回路输出，每组可独立控制；标配为手动控制，可添加多种控制方式； | |||
最大负载功率 | 240KW | 3.具备上电保护功能，具有防雷、过流、短路等保护； | |
4.标配检修多功能插座及检修照明开关 | |||
显示屏输出分路 | 2P*36 | 5.具有电源状态指示、运行状态指示及风机空调独立控制开关及指示； | |
6.内部线材均采用正泰4平方国标纯铜导线 | |||
风机/空调输出分路 | 3路 | 产品设计符合CCC认证标准，符合IEC 60439-2、IEC60439-1、GB7251.1、GB 7251.3、GB7251.8标准。 | |
照明输出及检修插座 | 1路 | ||
电压标准：额定工作电压Ue=380V/220V、额定绝缘电压Ui=500V 频率：50HZ | |||
延时启动 | 11段 | ||
使用环境 | 环境温度：-20℃-60℃ 环境湿度：＜90% | ||
浪涌保护 | 有 | ||
柜体尺寸 | 高1550*宽800*厚350 | 海拔高度＜1000m，无剧烈震动，垂直斜度不大于5度 | |
建议外接电缆 | 185平方 | ||
无明显导电灰尘及对金属、绝缘物有害的腐蚀性、引燃、易爆的危险物品 | |||
安装形式 | 挂墙安装/落地安装 | ||
控制方式 | 手动控制（可在选配添加） | ||
LED显示屏配电柜的作用
1、LED显示屏是一个较大的电子设备，良好的配电设备是系统实现可靠工作的重要条件之一。LED显示屏由大量开关电源供电，容性负载，在屏体启动时，瞬间电流极大，易对电网形成冲击，造成用电设备的损坏，故对于功率超过20KW的显示屏，应配备带分布逐级上电功能的配电柜。
2、现在的LED显示屏动辄十几平米，大的几十上百平米，整屏功率比较大。对于如此大功率的用电器在使用的安全性上是不容马虎的，随时都可能因为雷击、过载造成短路、烧屏、火灾等重大安全事故。如果仅仅因为一个小小的配电柜问题导致上百万的LED显示屏出现故障实在是因小失大。而且一些客户找市场上面的电工人员，根据用电量去定制配电柜。在定制过程中，要去找专业的电工人员当面沟通技术事宜，生怕出现遗漏造成安装麻烦，浪费了大量的时间和精力。
3、LED显示屏配电柜的作用是配电控制将电能分配到各个负荷部位，及在电路短路、过载和漏电时进行断电保护。主要给LED屏体供电，其支持AC380V电源输入，空气开关保护，支持220V的电源输出，机箱采用特殊设计，防止了漏电的可能，使用更加安全，具有电源指示灯指示。配电设备采用交流三相五线制，LED显示屏配电柜是将三相分成三路相零电压供显示屏使用，可以在控制室远程控制配电设备，开关LED显示屏。
Led显示屏的供电
1、我们的led显示屏一般采用的是小电压，大电流供电，但是电源侧使用的则是市电供电，一般小屏我们使用家用220v 单相供电即可，但是超过4kw的大型显示屏必须使用三相供电，因为大功率的用电器的家人容易引起单位排布好的三相平衡被打乱，造成零线过流，电源电压漂移，三相中性点漂移，会造成某一相电压过低电器不能正常启动，某相电压过高，损坏用电设备，等恶劣情况的发生，这时候我就就要用到三相五线制供电了。
2、三相五线制供电:三相分别是u黄色v绿色w红色。第五根线就是零线了，通常用黑线或者蓝线，在施工过程中三相线路如果是严格平衡的话:比如三相电机，那么零线是没有电流通过的，但严格的三相平衡在实际的居民用电过程中是很难达到的，所以零线就带电流，作用是保持三相的中心点尽量不漂移。
3、三相五线制供电端为了保证三相的平衡会设置专门的保护装置，这就需要我们在添加用电设备的时侯注意保持三相的平衡，所以在大型led示展加入电网的时候，尽量使用三相供电，来保证对大电网的冲击减小到景低，这就是我们对led显示屏使用三相供电必要性的。
如何配置LED显示屏专用配电箱
LED显示屏由大量开关电源供电，容性负载，在屏体启动时，瞬间电流极大，易对电网形成冲击，造成用电设备的损坏，故对于功率超过20KW的显示屏，应配备带分布逐级上电功能的配电柜。LED显示屏配电柜的作用是配电控制将电能分配到各个负荷部位，及在电路短路、过载和漏电时进行断电保护。主要给LED屏体供电，其支持AC380V电源输入，空气开关保护，支持220V的电源输出，机箱采用特殊设计，防止了漏电的可能，使用更加安全，具有电源指示灯指示。
LED显示屏常用的配电柜有哪几种?
配电设备采用交流三相五线制，LED显示屏配电柜是将三相分成三路相零电压供显示屏使用，可以在控制室远程控制配电设备，开关LED显示屏。
1、按上电功能来分的话可以分为 PLC可编程控制柜(PLC 远程上电智能配电柜) 、多功能卡 智能配电柜、定时型配电柜(微电脑时控配电柜)、手动上电配电柜、按钮上电配电柜、航 空箱流动配电柜等种类;
2、按配电柜性质来分的话可以分为室内(户内)挂墙式型、室内(户内)落地式型、室外 (户外)防水挂墙式、室外(户外)防水落地型等种类;
3、按配电柜材质可分为不锈钢型、冷轧钢板型、铁皮型、铝合金压铸型、塑壳型等种类。以上这几种是LED显示屏客户常用到的配电柜，当然也有一些显示屏用到特殊型的配电柜， 客户可根据 LED 显示屏具体使用环境，对配电柜进行具体设计。
正确选用LED全彩显示屏配电柜有哪些方面?
1.配电柜箱体尺寸大小：全彩LED显示屏功率不同，所用到的配电柜尺寸也不同，准确的配电箱尺寸能够节省安装空间以及控制成本。
2.配电箱的功率和路数：用户可根据不同面积的显示屏选择功率配置回路数，可以定做0-250KW。
3.配电柜箱体的操作性：LED显示屏的施工特点——出线线路多、强弱电集中，产品的设计是经过多年的LED显示屏工程实践经验总结结果，充分考虑到LED显示屏工程实践经验结果，充分考虑到LED显示屏项目的施工特点，充分考虑到实际工程的特殊需要。选择操作简单，安装方便的产品;进出线接头均预留好，现场施工快捷方便，可以节约现场施工时间。
地址：上海市宝山区城银路555弄6号1栋4-5楼
销售电话：021-55158773
项目经理：13681942859 林伟艺
